Pro Micro と qmk_firmware と WSL-Ubuntu と avrdude のメモ
自作キーボードを Windows 10 な PC で楽しみたいけど WSL-Ubuntu でにゃんにゃんしたいメモ。
WSL-Ubuntu での AVR 開発環境の準備
sudo apt install -y gcc-avr avr-libc binutils-avr avrdude
WSL-Ubuntu での qmk_firmware の make
によるビルド
git clone git@github.com:qmk/qmk_firmware.git
cd qmk_firmware
make lets_split:default
開発環境に問題がなければ待っているだけ。
ls -la .build/*.hex
.hex
ができていなければ開発環境の install に何か忘れているか、 alias
なりシェル関数なり PATH
の優先順位なりで何かがおかしい。エラーログが出ていれば読んでどうにかする。
-rwxrwxrwx 1 usagi usagi 54K 2019-02-11T08:35:44 .build/lets_split_rev2_default.hex
WSL-Ubuntu での avrdude
による Pro Micro への .hex のアップロード
執筆時点の WSL では次のようにポートを指定せず qmk_firmware の make
に全自動でお任せしようとすると ERROR で期待動作しない😂
# これは失敗する例
make lets_split:default:avrdude
ERROR: AVR flashing cannot be automated within the Windows Subsystem for Linux (WSL) currently. Instead, take the .hex file generated and flash it using AVRDUDE, AVRDUDESS, or XLoader.
と、いうわけで、 Pro Micro を RESET
しつつ avrdude
を手打ちする。長いコマンドになるので予め入力して ENTER
するだけにしてから Pro Micro を RESET
して素早く ENTER
する。 avrdude
の -P
引数で指定すべき /dev/ttyS
系のポートが具体的にどれなのかはちょっとした注意が必用(後述)。
# これは成功する例 avrdude -p atmega32u4 -c avr109 -P /dev/ttyS4 -U flash:w:/mnt/c/Users/usagi/tmp/GitHub/qmk_firmware/.build/lets_split_rev2_default.hex
(note: -U
の引数は先に作った .hex
のパスへ読み替えて下さい。必用なら pwd
とかで確認してね♥ )
↓アップロード成功のログが流れてくれれば成功😃
Connecting to programmer: . Found programmer: Id = "CATERIN"; type = S Software Version = 1.0; No Hardware Version given. Programmer supports auto addr increment. Programmer supports buffered memory access with buffersize=128 bytes. Programmer supports the following devices: Device code: 0x44 avrdude: AVR device initialized and ready to accept instructions Reading | ################################################## | 100% 0.00s avrdude: Device signature = 0x1e9587 (probably m32u4) avrdude: NOTE: "flash" memory has been specified, an erase cycle will be performed To disable this feature, specify the -D option. avrdude: erasing chip avrdude: reading input file "/mnt/c/Users/usagi/tmp/GitHub/qmk_firmware/.build/lets_split_rev2_default.hex" avrdude: input file /mnt/c/Users/usagi/tmp/GitHub/qmk_firmware/.build/lets_split_rev2_default.hex auto detected as Intel Hex avrdude: writing flash (19566 bytes): Writing | ################################################## | 100% 1.61s avrdude: 19566 bytes of flash written avrdude: verifying flash memory against /mnt/c/Users/usagi/tmp/GitHub/qmk_firmware/.build/lets_split_rev2_default.hex: avrdude: load data flash data from input file /mnt/c/Users/usagi/tmp/GitHub/qmk_firmware/.build/lets_split_rev2_default.hex: avrdude: input file /mnt/c/Users/usagi/tmp/GitHub/qmk_firmware/.build/lets_split_rev2_default.hex auto detected as Intel Hex avrdude: input file /mnt/c/Users/usagi/tmp/GitHub/qmk_firmware/.build/lets_split_rev2_default.hex contains 19566 bytes avrdude: reading on-chip flash data: Reading | ################################################## | 100% 0.58s avrdude: verifying ... avrdude: 19566 bytes of flash verified avrdude: safemode: Fuses OK (E:FB, H:D8, L:FF) avrdude done. Thank you.
WSL の /dev/ttyS
系と Pro Micro の RESET
の注意点
例えば、Pro Micro の初期状態あるいはファームウェアを再設定するなどして Arduino としてブートしている Pro Micro を PC へ挿しているとき、 WSL の外の Windows のデバイスマネージャーの Ports (COM & LPT)
に COM5
として認識されていたとしよう。この状態では Arduino IDE
で遊んだりする時には COM5
をポートに設定して扱える。
しかし、この状態の Pro Micro へ qml_firmware
をアップロードしようと avrdude
で -P
する場合に WSL 内で /dev/ttyS5
とすると接続できずに失敗する。
これは Pro Micro は RESET
状態では別の COM ポートへ認識されるためで、例えば、デバイスマネージャーを凝視しながら Pro Micro を RESET
すると COM5
だった認識がリセットで解除された直後は COM4
として認識され、書き込み可能時間が経過するとまた認識が解けて COM5
へ再認識される動作を確認できる。
↑RESET直後に再認識された COM4
の Pro Micro
と、いうわけで、この場合は avrdude
の -P
引数には /dev/ttyS4
を渡してあげると期待動作し、 WSL-Ubuntu だけで意図通り qmk_firmware を avrdude
でアップロードできる😃
参考
Pro Micro と Arduino IDE と VSCode と Windows 10 のセットアップのメモ
note: Pro Micro は install 前から挿しておいても特に問題ないし、 Windows 10 では COM ポートとして認識される。
install
- Arduino IDE を install する。
- Windows は Installer, ZIP, Store-App から導入方法を選べる。
- Store-App で install すると install 先ディレクトリーが複雑になりバージョン番号も入って何かと面倒。
- Installer 版で default の
C:\Program Files (x86)\Arduino
へ入れると何かと無難。 - Arduino - Software
- Arduino IDE を起動 👉 File 👉 Preference 👉 Additional Boards Manager URLs へ sparkfun の JSON を追加
- Arduino IDE 👉 Tool 👉 Board 👉 Board Manager
- ↑ で追加した sparkfun からのダウンロードが自動的に行われる
SparkFun AVR Boards
を install
- VSCode を起動 👉 Extension に
Arduino
を追加 - VSCode の Preferences 👉
arduino.path
へ最初に install した Arduino IDE のパスを定義- Installer 版なら
C:\Program Files (x86)\Arduino
に入っているはず
- Installer 版なら
- VSCode を再起動
- 再起動しないと↑の設定が事実上反映されない事があります。
init project
- Arduino プロジェクトのディレクトリーを作るなり開くなりして
.ino
ソースを適当に書く- 適当じゃ困るひとは
CTRL + SHIFT + P
(コマンドパレット)を開いて 👉>ard exa
などと入れるとArduino Examples
を開ける
- 適当じゃ困るひとは
- プロジェクト単位( .vscode/arduino.json )の設定でポートとボードを設定する
- VSCode ウィンドウ最下部の右側の辺りのステータス表示風の部分でポートやボードを表示・選択できるようになっているのでそこから設定できる
- またはコマンドパレットへ
>ard port
とか適当な入力を与えるとそれっぽいコマンドを呼べる
CTRL + SHIFT + P

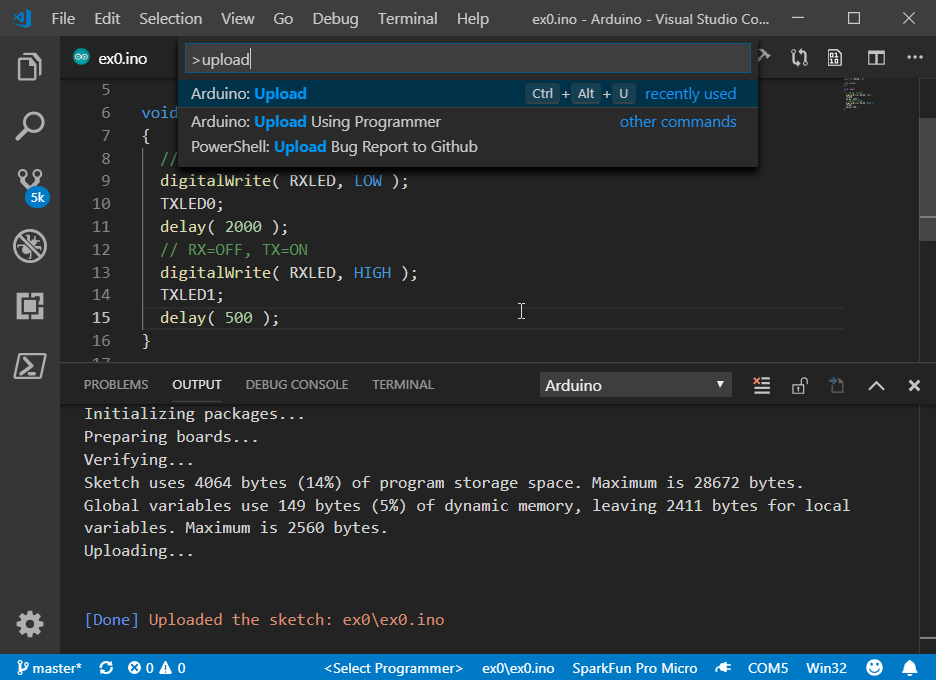

(コマンドパレット) 👉>Arduino: Upload
- ボードが動いている、といいね🐰
おまけ
// Pro Micro に表面実装されている TX, RX の LED を適当にピカるだけの実験用コード const int RXLED = 17; void setup() { } void loop() { // RX=ON, TX=OFF digitalWrite( RXLED, LOW ); TXLED0; delay( 2000 ); // RX=OFF, TX=ON digitalWrite( RXLED, HIGH ); TXLED1; delay( 500 ); }
参考
tetraface Metasequoia ユーザーが Autodesk Fusion 360 を使うときの QUICK SETUP メモ
自作キーボード設計に Metasequoia では少々つらいので Autodesk Fusion 360 を導入しました。趣味の工作で売り上げもへったくれも無いので無償使用できます😃
↓ Metasequoia
のユーザーは最初の QUICK SETUP
の CAD Experience
は Thinkercad
を選択するとそれっぽい操作系なので脳が疲れなくなります。
ついで、初期設定として、画面右上の自分のユーザー名をぽちっとして、 Preferences
から
General
のDefault modeling orientation
をY up
へDefault Orbit type
をConstrained Orbit
へReverse zoom direction
を on へ
変更するとほぼメタセコと変わらない操作モードになります😃
↓メタセコの Create
に相当するプリミティブの生成は MODEL
モードで、
↓ 例えばメタセコの 平面
プリミティブ相当なら SCKETCH PALETTE
から Rectangle
をぐいぐいっと作って(格子への吸着は SHIFT
押下によるドラッグ操作で可能)
↓ それからメタセコの 押し出し
相当で立体化するなら Extrude
を選んで↑で作った面をぽちっと選んでから矢印をぐいぐいっと
すると…
できる😃
3DCGのモデリングするひとの世界では、一昔前は下絵ベースで頂点を打つ派、近年はフィーリングなスカルプト派が増えている様子。だけど、わたしはメタセコでも、造形したい物体の部品構造、寸法、そんなような数値による設計の再現みたいな具合で使っていて、人体も立方体と押し出しと曲面生成で作る方が得意でした。
そんなわけで、20年ぶり弱くらいにCADの方の3DCGツールを大真面目に使うことにしたのだけど、特に苦労ないというか…不満ないというか…。まあ、ふつーに使えるよねー(昔より操作性もよくなってるし)、便利ー😃 という感じで楽しめそう。
と、言っても私が設計したい自作キーボード、特に人間工学的な曲面とかそういうの無いというか…むしろ板!穴!ボルト!みたいな無骨設計の予定なのだけど😅
CITIES: SKYLINES の MOD 開発環境の整え方、デバッグ出力の出し方
(note: Windows 10, Visual Studio 2017, STEAM 環境向け)
① MOD 開発環境の整え方
理屈はめんどくさいので解説しないよー😃
CITIES: SKYLINES
を STEAM で導入- Visual Studio Installer で
Workloads

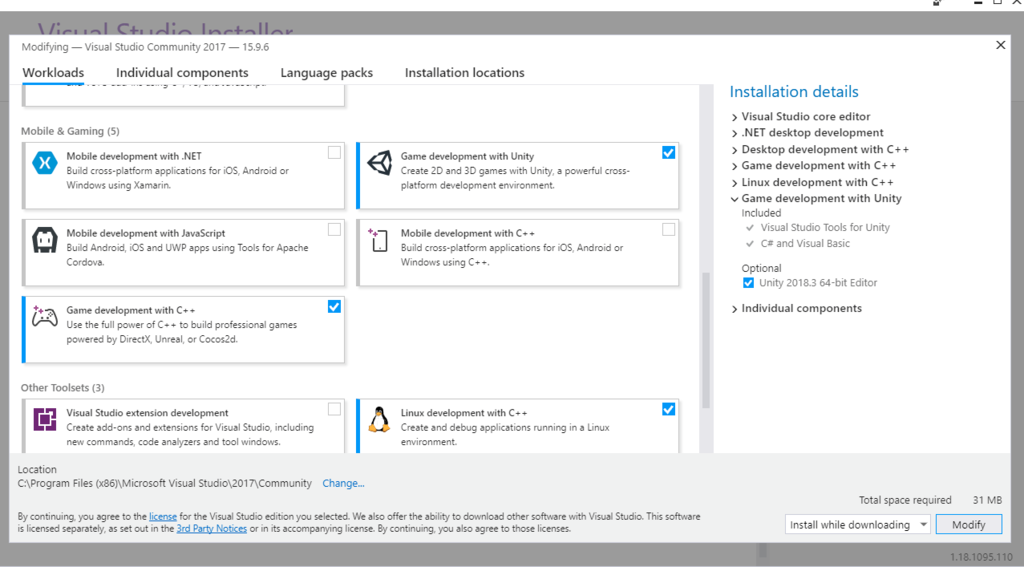

タブのGame development with Unity
を導入 - Visual Studio で MOD 開発の Class Library プロジェクトを作る。
- Target Platform = .net Framework 3.5
- CITIES: SKYLINES アプリに同梱されている
mono.dll
をデバッガブルなビルドへ置き換える- 置き換え元:
C:\Program Files (x86)\Steam\steamapps\common\Cities_Skylines\Cities_Data\Mono\mono.dll
- 置き換え先(ソースからビルドして用意したい場合): https://github.com/thardie/mono/tree/unity-5.6
- (ビルド済みを調達して済ませたい場合): https://www.orcas.net/cities_skylines/mono.dll
- 置き換え元:
- Windows の環境変数へ
MONO_DEBUGGER_AGENT
=transport=dt_socket,address=127.0.0.1:56000,defer=y
を追加 - Visual Studio の MOD 開発プロジェクトに CITIES: SKYLINES の DLL 参照を追加
- DLLの場所:
C:\Program Files (x86)\Steam\steamapps\common\Cities_Skylines\Cities_Data\Managed
- MOD に必要最小限のDLL:
ICities.dll
- DLLの場所:
- 適当なソースへ
ICities
インターフェースを実装したクラスを定義†してビルド - ビルドした MOD の DLL を
%LOCALAPPDATA%\Colossal Order\Cities_Skylines\Addons\Mods\
以下へ配置\Mods\ore_ore_mod_name\ore_ore_mod.dll
のようにディレクトリーを切って放り込んでもよい
STEAM
クライアントが既に動作していれば終了させておく(重要: デバッガーが挿さらない場合は忘れている可能性あり)- CITIES: SKYLINES を起動し、
Content Manager
の MOD に↑で放り込んだMODが列挙される事を確認 - Visual Studio のメニューから
Debug
👉Attach Unity Debugger
👉Input IP
👉127.0.0.1:56000
でデバッガーの接続を確認 - SKYLINES WIKI - Modding API や CITIES: SKYLINES の DLL をオブジェクトブラウザーで眺めるなどしてお好みの MOD を開発する
- ビルドのポスト処理で MOD の DLL のコピーを自動化するとかは必要に応じて好きにしてください・w・
†適当なソース例↓
using ICities; namespace usagi.CitiesSkylines.Example1 { public class Example1: IUserMod { public string Name => "うさぎさんえぐざんぽー1号"; public string Description => "ヒャッハー!えぐざんぽーだぜ!!"; } }
② デバッグ出力の出し方
- 参照に追加
UnityEngine.dll
,Assembly-CSharp.dll
,ColossalManaged.dll
- デバッグ出力メソッドを叩く
Debug.Log
( UnityEngine ) //C:\Program Files (x86)\Steam\steamapps\common\Cities_Skylines\Cities_Data\output_log.txt
へ出力されるDebugOutputPanel.AddMessage
( Assembly-CSharp, ColossalManaged ) // CITIES: SKYLINES ゲーム中の F7 で表示のデバッグ出力ゲーム内ウィンドウに出力される
実装例:
using ColossalFramework.Plugins; using ICities; using UnityEngine; namespace usagi.CitiesSkylines.Example2 { public class Example2: IUserMod, ILoadingExtension { public string Name => "うさぎさんえぐざんぽー2号"; public string Description => "見せてもらおうか、CITIES: SKYLINES の MOD のデバッグ出力とやらを!"; void DebugMessage( string m ) { Debug.Log( m ); DebugOutputPanel.AddMessage( PluginManager.MessageType.Message, m ); } public void OnCreated( ILoading loading ) { DebugMessage( $"UCSE2 てすてす OnCreated; loading={loading}" ); } public void OnLevelLoaded( LoadMode mode ) { DebugMessage( $"UCSE2 てすてす OnLevelLoaded; mode={mode}" ); } public void OnLevelUnloading() { DebugMessage( "UCSE2 てすてす OnLevelUnloading" ); } public void OnReleased() { DebugMessage( "UCSE2 てすてす OnReleased" ); } } }
他のログと混ざるので、ログから目grepしやすいように適当にユニークな出力文字列を入れておくとよい。

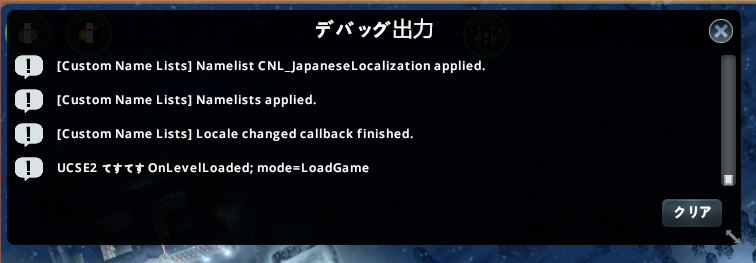

↓ゲーム中にF7(キーバインドを変更していなければ)で出るやつ
参考
usagi.notes 開発始めてました。
Note: 今回は技術的なはなしはたぶんありません。
Sticky Notes アプリってどうもいまひとつわたしが欲しい納得のアプリが無いのよねー、と数年おきくらいにちょっとアプリを調査しては結局ふだん使いとは別にテキストエディターを用意してメモやコードスニペットをタブなどの機能を使って放り込む、そんな事が続いておりました。
と、いうわけで、今回も昨2018年末にメジャーバージョンアップした Microsoft 製の Sticky Notes の動作確認などして同様にそんなボヤキを抱いていたのですが、「ま、いーかげん1つ作るかー😅」というお気持ちになったので作り始めました。

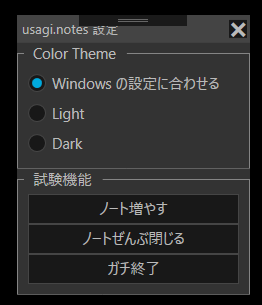

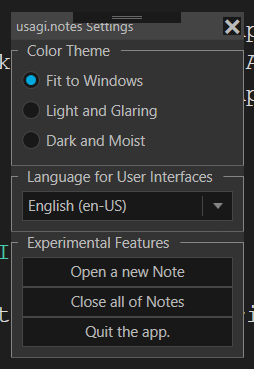

昨日、今日、そのあたりはアプリの基礎的な脳内設計を起こしつつ、付箋の生成と削除のきほんてきなところ、設定保持、ウィンドウ位置の保持処理などそもそもアプリとしてきほんてきなところ、それからそれから、目に見えるところでは、
Light/Dark的なテーマ機能、
多言語対応機能
など実装してみました。
まだ主機能が未実装なためリポジトリーを公開していませんが、付箋アプリとしての主機能が整ったら OSS として github に乗せます。今回は多言語対応もシステム上はしているので、特に日本語と英語(USA)の他の言語へ翻訳してくれるコミッターさんも現れてくれると嬉しいなー、なんて思っています。
ちなみに、お楽しみに積んでいたメルヘンフォレストもDLCまでクリアーしたし、ACE COMBAT 7 の STEAM 版が発売されるまでにそこそこ作ろうかなーって、そんな思いのもとに作り始めたところでした。が、ちょうどよく zak さんから 「Labyrinth of Refrain: Coven of Dusk / ルフランの地下迷宮と魔女ノ旅団」が STEAM に来ているという情報が送られて来たのでわたしながら先行き不安ですが、ま、それなりに作っていくよー。と、思っています😃
C#, XAML: Windows 10 の Ligth/Dark テーマ状態を確認してそれっぽいテーマを採用するアプリにする方法
// Windows のテーマが Light か Dark か取得するヘルパー using Microsoft.Win32; namespace usagi.example { static public class ThemeHelper { const string WindowsThemeRegistryKeyPath = @"Software\Microsoft\Windows\CurrentVersion\Themes\Personalize"; const string WindowsThemeRegistryValueName = "AppsUseLightTheme"; public static bool IsWindowsThemeLight { get { var key = Registry.CurrentUser.OpenSubKey( WindowsThemeRegistryKeyPath ); if ( key == null ) return true; var v = (int)key.GetValue( WindowsThemeRegistryValueName ); return v > 0; } } } }
// App 起動時に MyLightTheme または MyDarkTheme を適用 namespace usagi.example { public partial class App: Application { ResourceDictionary RD { get; } = new ResourceDictionary(); App() { var theme = ThemeHelper.IsWindowsThemeLight ? "MyLightTheme" : "MyDarkTheme"; RD.Source = new Uri( $"pack://application:,,,/Themes/{ theme }.xaml" ); Resources.MergedDictionaries.Add( RD ); } } }
- MyLightTheme, MyDarkTheme は .xaml を自分で作らなくても NuGet や github で探して適当なテーマを使うと楽。
- 複数の .xaml に定義が分かれる場合は
rd
を配列やList
にして用意してResources.MergedDictionaries.Add
するとよい。
References
C#: C# コードから ECMAScript ソースを翻訳&実行する処理系を組み込む方法; WebBrowser, JScript, V8 ( ClearScript )
いくつか手段がある。
ECMAScript
の Microsoft 処理系の1つChakraCore
を内包するWPF
のWebBrowser
コンポーネントを組み込む方法ECMAScript
の Microsoft 処理系の1つJScript
を組み込む方法ECMAScript
の Google 処理系のV8
を組み込む方法ECMAScript
処理系を内包するnode.js
を組み込む方法
など他にもいくらか。
今回は、 WebBrowser
, JScript
, V8
( ClearScript
) について簡単な ECMAScript
コードを評価する方法を試したので以下にメモを残します😃
1. WebBrowser
を使う方法
- どこかに見えない
WebBrowser
を配置しておいて裏でこっそり使うなり、コードだけでnew
して使うなり。 - お好みの ECMAScript を記述した html を
Navigate
してInvokeScript
†1 する。- html はメモリーストリームや string から読ませるのは少し面倒なのでリソースに持っておいて
Uri
でNavigate
するのが楽。
- html はメモリーストリームや string から読ませるのは少し面倒なのでリソースに持っておいて
- WinForm 版と WPF 版は似たような設計ながら互換性が無いのでいんたーねっつの情報には注意。
C# で ECMAScript を実行する方法をぐぐるとたいていこの類似手法が出てくる。この方法はコード例とか示すまでもないかなーと思うし、めんどくさいので実装例は省略。
2. JScript
を組み込む方法
- プロジェクトの References へ
Microsoft.JScript
Microsoft.CSharp
を追加。 - ↓な感じで使う。ちょっとめんどくさい。
using System.CodeDom.Compiler;
// 任意の ECMAScript を評価できそうなチート的なメソッドを翻訳しておいて // ユーザーから任意の ECMAScript ソースを受け取って実行結果を取得できるつもりの JScript 実装 var r = ( CodeDomProvider .CreateProvider( "JScript" ) .CompileAssemblyFromSource ( new CompilerParameters() { GenerateInMemory = true } , @"package _{ class _{ function f( a ) { return eval( a ); } } }" ) .CompiledAssembly .CreateInstance( "_._" ) as dynamic ).f( " 1 + 2 + 3 - 4 " ) // ↑ こういう数値計算とか文字列処理の式がユーザーから飛んでくる分には期待動作します。 ; MessageBox.Show( r.ToString() );
dynamic
とかたまには使ってみたくなったので使った。 dynamic
しない場合は記述量は増えるが、
// assembly を一端保持しておいて var a = CodeDomPrivider. /* 中略 */ .CompiledAssembly(); // 型(=JScriptのソース定義における `class` )を取得して var t = a.GetType( "_._" ); // 型のインスタンスを取得して var i = Activator.CreateInstance( t ); // 型のメンバー・メソッドを実行 var r = t.InvokeMember( "f", System.Reflection.BindingFlags.InvokeMethod, null, i, new object[] { " 1 + 2 + 3 - 4 " } ); // 結果を表示 MessageBox.Show( r.ToString() );
のように実装する事になる。
この実装方法では、任意の ECMAScript コードをユーザーから受け取って実行できそうに視えたかもしれないが、できない。例えば、ユーザーに "function ( a ) { return a * a; }"
のように関数オブジェクトのソースを与えさせて、 r.f( 10 )
のように実行して使おうとすると例外で死ぬ。
ユーザーに関数を定義させたい場合は、
// ユーザー入力の想定 var source = @"( a, b ) { return Math.sqrt( ( a * a ) + ( b * b ) ); }";
のような関数の引数と本体の定義を受けて、
// CompileAssemblyFromSource にはこんな具合で包んで関数 f という事にして翻訳させておいて $"package _{{ class _{{ function f { source } }} }}"
それで使うとか、そういう事になる。
私は JScript には興味がかなり希薄なのでよく知りませんが、少なくとも現在のそれは、 .net のソースコード記述言語の1つであり、 C#, VB.net, F# とおそらくほぼ等価な実装を ECMAScript 派生の言語処理系として実装したもの、あるいはそんなようなものなのでしょう。
そういうわけで、 Microsoft 環境での C# 的にはこの方法は ECMAScript らしきスクリプト言語処理系をアプリへ組み込む方法としては、ある意味ではもっとも楽なものの1つかもしれません。ある意味では。
昔から一部界隈にはたいへん忌み嫌われて来た JScript の独自仕様や新しい ECMAScript 標準への追従性、 ChakraCore が廃止されたら処理系はどうなるのか、何かと面倒事の原因を抱え込む危惧をひしひしと感じるので、私はあまり使いたくありませんけどね♥
要求が ECMAScript
ではなく、明確に JScript
な場合にはもちろんこの方法は最適と思います。また、この方法と同様にして C#
, VB.net
ソースのスクリプト処理系や、実行時に .net な DLL を翻訳してリンクするとかそういう荒業が必要な場合の参考にはなるかもしれません。
V8
を組み込む方法
- プロジェクトの References へ NuGet から
v8.redist-v141-x64
あるいは開発環境にあわせたそういうのを追加。- NuGet から
"v8"
で検索するとたくさんでてくる。 x86, x64, v140(=vs2015), v141(=vs2017), v120, symbols, redist, full などの組み合わせ。
- NuGet から
で簡単に使えるかと思ったのだけど、 icui18n
の参照が無いとかで NuGet からの install は失敗するようだった。
redist
ではなく full
でも同様だったし、どこの誰がどうパッケージングした icu
が欲しいのか探すのも面倒なので、今回はそもそも別系統の V8 の NuGet パッケージを試す事にした。
- プロジェクトの References へ NuGet から
Microsoft.ClearScript
を追加。
- ↓な感じで使う。
using Microsoft.ClearScript.V8;
// 単純な加減算の式を評価する例 var e = new V8ScriptEngine(); var r = e.Evaluate( " 1 + 2 + 3 - 4 " ); MessageBox.Show( r.ToString() );
こんだけ😃
// 関数を評価して dynamic で受けておいて C# 実装側でその関数を実行する例 var e = new V8ScriptEngine(); dynamic f = e.Evaluate( " ( a, b ) => Math.sqrt( a * a + b * b ) " ); var r = f( 3, 4 ); MessageBox.Show( r.ToString() );
わーい簡単だ😃 それにナウい感じの Arrow も使える。さすが愛され続けて頭おかしい高速化と進化を遂げるに至った V8 さんです。
欠点は V8 のアッセンブリー追加によるフットプリントの増加がちょこっと大きいくらいかな。 ClearScript の DLL は 445KB 。参考として JScript の DLL は .net Framework の一部な上、 129KB です。PC向けでは気にするシーンは滅多に無いかもしれません。安心安全で簡潔に使える V8 処理系の恩恵の方がよほど大きいと思います。
ちなみに、 "string".substr(-1)
を評価した結果は "g"
でした。 Stackoverflow によるとこの挙動は JScript の仕様では "string"
になるらしいので試してみましたが、先の JScript
でも "g"
が得られてしまうのでバグとして修正されたか ECMAScript へ準拠するよう JScript の仕様が修正されたのかもしれません。 †2
また、 ClearScript は Microsoft 製らしさの恩恵と思える点に、 Console
や WPF のコンポーネントなどホスト環境の何かしらを束縛して扱う仕組みが実装されている点も便利が良いかもしれません。そこは私もまだ試していませんので機会があればメモを書こうと思います。†3
